도로설계 평가를 위한 3차원 도로 시뮬레이션
- Alternative Title
- 3D Road Simulation for Evaluation of Road Design
- Abstract
- Two dimensional road design is connoting danger factor because different point between design standard and driver's reaction. It is difficult to expect visual effect by limit of two dimensional road design. Consequently two dimensional road design is difficult to recognize problem that happen beforehand when achieve business. Therefore three dimensional road design that can grasp problem after completion is required.
In this study, three dimensional road was designed to evaluate road that is designed. Road designed by Inroad that is road design program. DTM is created using digital map and elevation data. And road designed in DTM. Three dimensional road was designed by integrated DTM of road and topography.
Design estimation performed in three dimensional designed road. Driving simulation and stopping sight distance assessment was enforced to estimate stability of alignment. Shadow simulation was executed for abstraction section of icy road surface.
As a result of estimation, this study could confirm shape of road after completion. And could calculate and visually confirm stopping sight distance. Also, section of icy road surface is abstracted by shadow simulation.
- Issued Date
- 2007
- Awarded Date
- 2007. 2
- Type
- Dissertation
- Keyword
- 도로 시뮬레이션 도로설계 3차원 도로 시뮬레이션 3D Road Simulation
- Publisher
- 부경대학교 대학원
- Alternative Author(s)
- Yu, Young-Hwa
- Affiliation
- 부경대학교 대학원
- Department
- 대학원 토목공학과
- Advisor
- 이종출
- Table Of Contents
- 1. 서론 = 1
1.1 연구배경 및 목적 = 1
1.2 연구동향 = 2
1.3 연구범위 및 방법 = 3
2. 수치지형모델 생성 및 도로설계 = 5
2.1 수치지형모델 = 5
2.2 불규칙삼각망 방식의 수치지형모델 = 5
2.3 불규칙삼각망 생성 = 6
2.3.1 보로노이 다이아그램 = 6
2.3.2 델로니 삼각형 = 7
2.4 평면선형 설계요소 = 8
2.4.1 원곡선반경 = 8
2.4.2 완화곡선 = 10
2.4.3 편경사 설치 = 11
2.5 종단선형 설계요소 = 13
2.5.1 종단경사 = 14
2.5.2 종단곡선 최소길이 = 15
2.6 시거 = 16
2.6.1 정지시거 = 16
2.6.2 평면선형의 시거 = 19
2.6.3 종단선형의 시거 = 20
2.6.4 입체선형의 시거 = 21
2.6.5 정지시거의 확보 = 22
3. 3차원 시뮬레이션 = 27
3.1 3차원 객체의 모델링 = 27
3.1.1 객체 모델링의 개요 = 27
3.1.2 다각형면 모델링 = 27
3.2 투영의 개념과 종류 = 28
3.2.1 투영의 개념 = 28
3.2.2 투영의 종류 = 29
3.3 은면제거 = 30
3.3.1 z-버퍼 알고리즘 = 30
3.3.2 깊이정렬 기법 = 31
3.3.3 레이캐스팅 기법 = 31
3.4 조명모델과 렌더링 = 32
3.4.1 조명모델 = 33
3.4.2 균일음영법 = 34
3.4.3 그로우 음영법 = 34
3.4.4 퐁 음영법 = 35
3.4.5 광선추적법 = 36
3.5 텍스쳐 매핑 = 37
3.5.1 범프 매핑 = 37
3.5.2 절차적 텍스쳐링 기법 = 38
3.5.3 환경 매핑 = 38
4. 설계된 3차원 도로의 평가 = 40
4.1 연구대상지역 = 40
4.2 3차원 도로설계 = 41
4.3 주행 시뮬레이션 = 48
4.4 시거분석 = 50
4.5 일조 시뮬레이션 = 51
5. 결론 = 57
참고문헌 = 58
- Degree
- Master
- Files in This Item:
-
-
Download

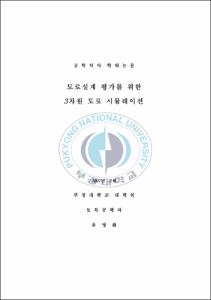

도로설계 평가를 위한 3차원 도로 시뮬레이션.pdf
기타 데이터 / 3.14 MB / Adobe PDF
-
